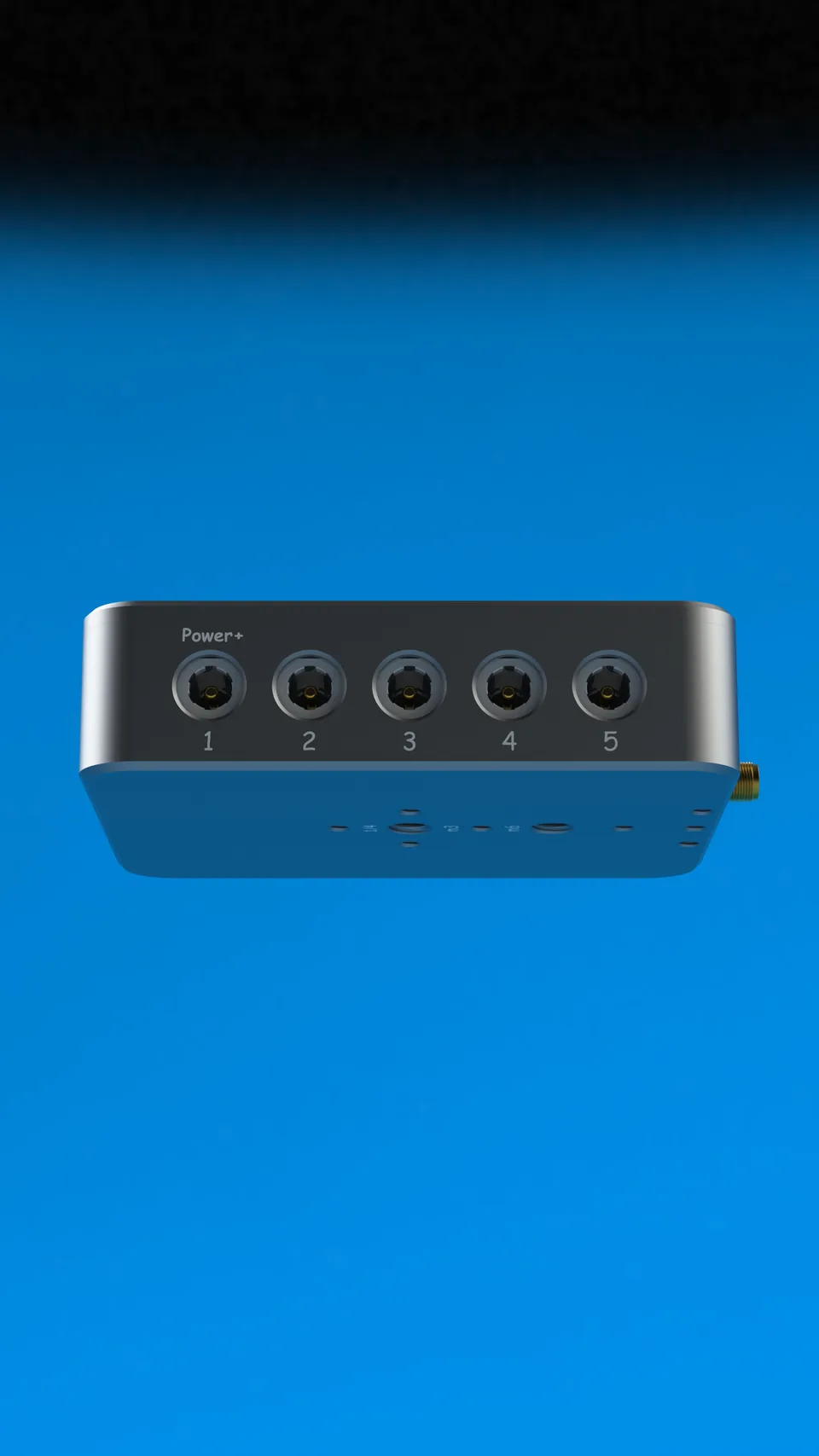

DC1 POWER+
关键设备
持续在线
将 DC1 主控供电口锁定常开，减少日常操作中的误关。另可设置过压保护，在电压超过阈值时切断 DC2–DC5，保护其他直流负载。
AAHUB 焕新版 · 产品渲染图
设备各司其职
连接井然有序
从主相机、赤道仪，到导星与加热带。AAHUB 焕新版将供电分配、USB 扩展和状态监测集中起来，让一整套拍摄设备，在同一个地方得到照料。
- 6 路
- USB 独立供电控制
- 5 路
- DC 独立开关输出
- 5 Gbps
- USB 3 高速连接1
- 160 g
- 轻巧金属机身2

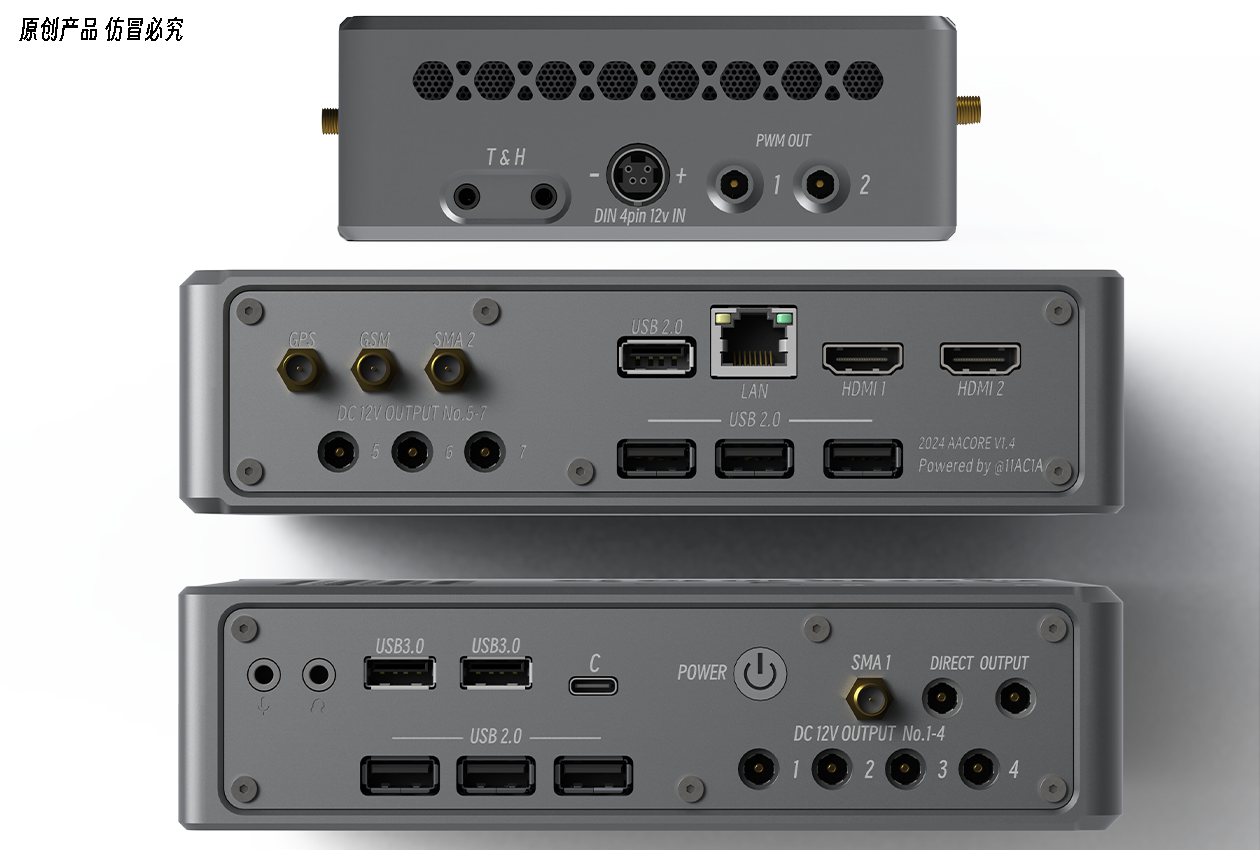

连接，一目了然
每一面
都有用武之地

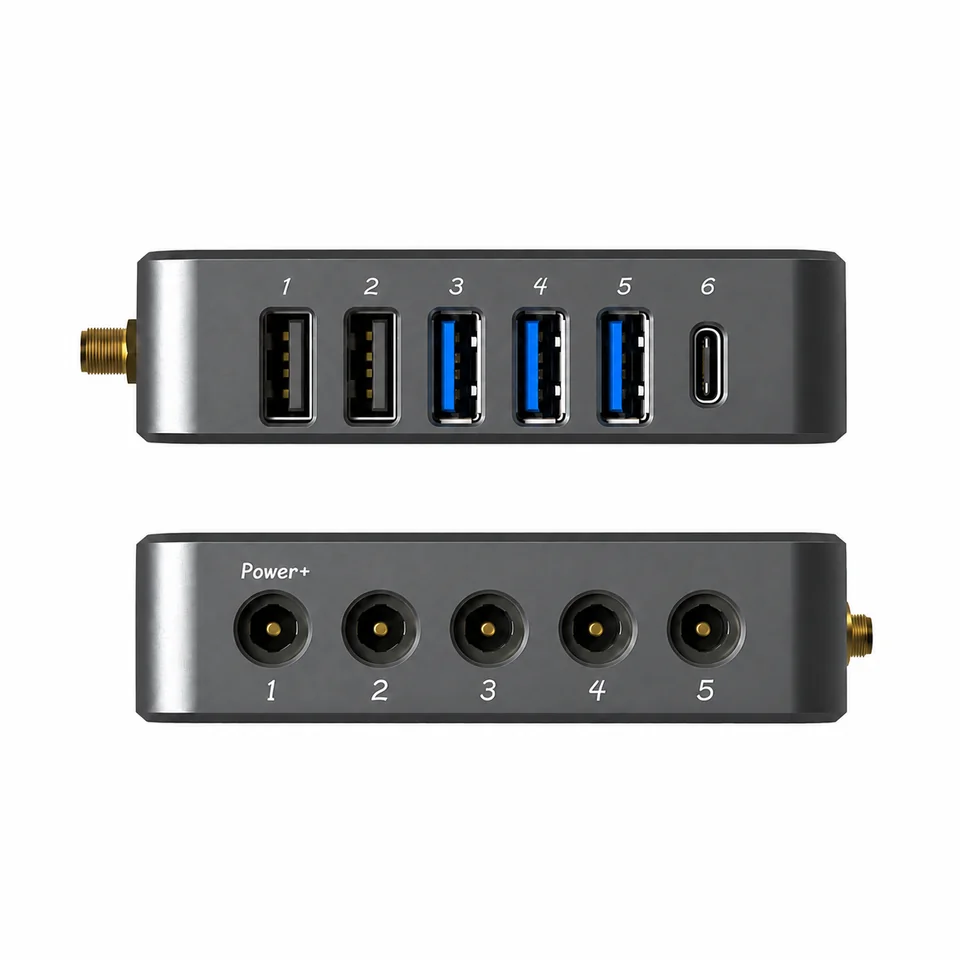

整套设备，各就各位

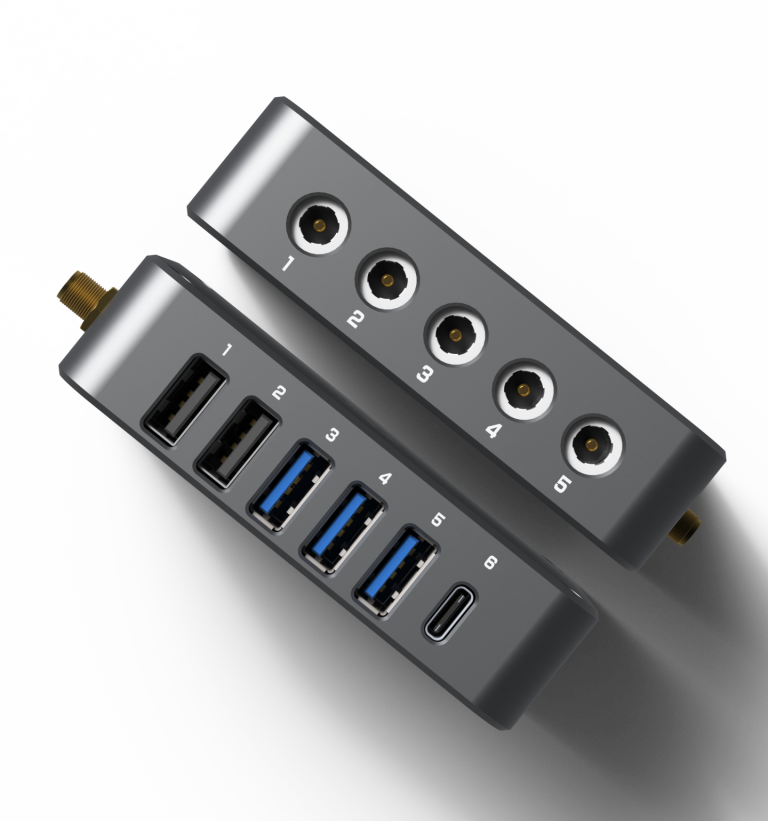

6 路 USB 与 5 路 DC，分别管理每一台设备。三个高速 USB-A 接口，留给需要大带宽的相机；DC1 Power+，留给需要持续供电的主控。
USB 总路 5 V / 8 A；整机持续输入最高 10 A。
电源管理
每一路供电
都有自己的节奏
关键设备
远程重启
少一次手动插拔
USB 供电可逐路开关。需要重连某台外设时，在控制台操作对应接口，无需走到望远镜旁逐个拔插。
断电重启前，请先停止该设备的采集与数据写入。准备与收尾
按你的顺序来
在 AA 控制台中设置端口分组、开关顺序和计划任务。为设备命名，让每一个操作都对应熟悉的器材。
计划任务与报警需保持电脑及 AA 控制台运行。供电保护 · 内外兼顾
从输入到输出
层层守护
从电源接入，到每一路负载。
针对不同位置的供电风险，提供对应的保护与状态监测。
把好供电第一关
电源反接、短路、热过载与过压保护，配合静电防护，照料电源接入时的常见异常。
- 电源反接与过压保护
- 短路与热过载保护
- 软启动、尖峰电流抑制、快速关断
每一路，独立照料
每个 USB 输出提供限流、短路、反向电流与温度保护，并兼顾过压和欠压情况。
- 单口限流与短路保护
- 反向电流、热过载、过压／欠压保护
- 静电防护、软启动、尖峰抑制与快速关断
保护，也关注恢复
各路 DC 独立提供限流、短路、热过载及过压／欠压保护，支持故障检测与自动重试。
- 独立静电、限流、短路与温度保护
- 过压／欠压保护与软启动
- 故障检测、自动重试与输出状态监测
6 层沉金电路板
内部采用 6 层 PCB 与沉金工艺。
从外部接口到内部电路板，用料同样认真。
保护触发后，请先检查电源、线缆与负载；反复触发时应停止使用并排查原因。保护功能不能代替正确的电压匹配、线材选择与负载规划。

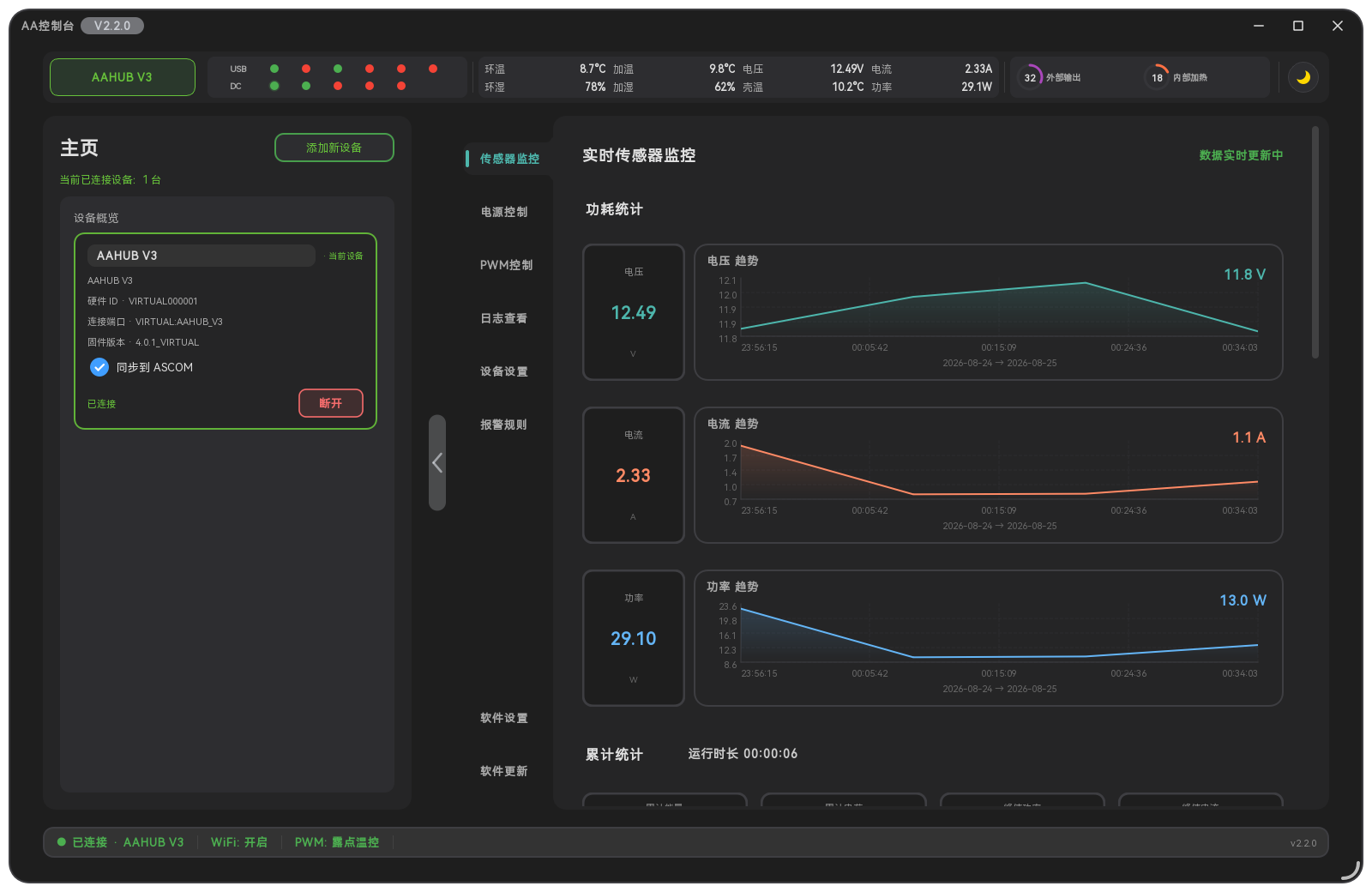

AA 控制台
复杂的设备
清晰的掌控
用一块屏幕，读懂整套设备。
从电力趋势到端口开关，再到温控设置，一目了然。
查看电压、电流、功率与历史趋势，了解设备运行时的供电状态。
AA 控制台
多设备管理、传感器图表、计划任务与软件更新，在同一处完成。
获取控制台设备网页
连接设备网络后，用手机、平板或电脑浏览器，查看状态、控制接口与配置 Wi-Fi。
无需另装手机 AppASCOM 联动
通过 ASCOM Switch 驱动，把电源开关接入 N.I.N.A 等天文软件的观测流程。
获取 ASCOM 驱动USB 网卡 · 手机控制
走开几步
掌控依然在手
手机、平板、台站电脑，接入同一个 AAHUB 网络。
查看设备，调整供电，或回到熟悉的电脑桌面。

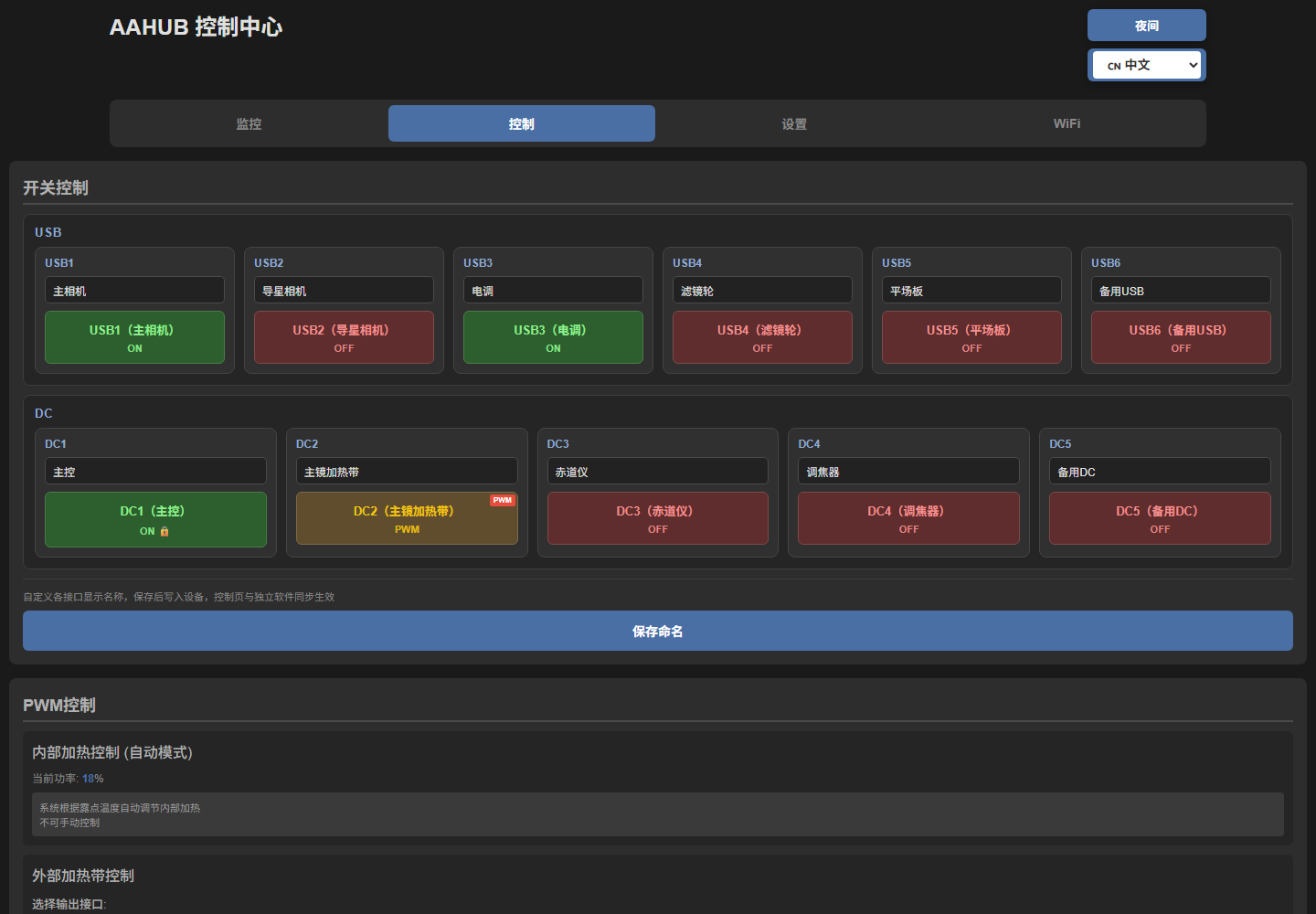

打开浏览器
就是你的控制面板
连接 AAHUB 热点，即可查看电压、电流、温湿度，控制 USB 与 DC 输出，调整温控和供电保护。无需另装手机 App。
- 1在 AA 控制台开启设备 Wi-Fi
- 2连接设备当前的 AAHUB 热点
- 3在浏览器输入
http://192.168.4.1
手机提示“无互联网”时，请保持连接。AAHUB 热点用于本地设备控制，不提供互联网接入。
一根 USB 线
连起你的观测现场
台站电脑通过 AAHUB 的 USB 网卡接入设备网络；另一台电脑连接 AAHUB 热点后，可在同一局域网内访问设备网页，或远程操作台站电脑。
台站电脑USB 网卡
AAHUB同一局域网
手机 / 电脑Wi-Fi 热点
熟悉的桌面，也能远程使用
在台站电脑启用 Windows 远程桌面后，到设备网页的“Wi-Fi → 已连接设备”找到电脑 IP，再用另一台电脑的远程桌面客户端连接，继续操作 AA 控制台和拍摄软件。
NCM 默认模式RNDIS 兼容模式
网卡模式需与电脑系统兼容；切换模式会重启 AAHUB，请先停止正在进行的控制。远程桌面需台站电脑的系统支持并完成账户配置。
以上为同一 AAHUB 局域网内的控制。跨互联网访问需另配安全的 VPN 或远程维护方案；建议为设备热点设置 WPA2 密码。
查看连接与安装指引环境感知 · 自动温控
夜色渐浓
温控自有分寸
感知环境温湿度与露点变化，按需调节加热。
让除露从一个固定档位，变成对环境的回应。
看得见的环境
集中查看环境温湿度、露点、外壳温度与加热带状态，及时了解观测条件的变化。
跟得上变化的加热
支持手动调功与自动温控。配合兼容的传感器和加热带，根据露点与温度调整加热输出。
内外各有照料
内置加热通道自动管理机身温控；外部 PWM 可分配至兼容输出口，照料镜头加热带等负载。

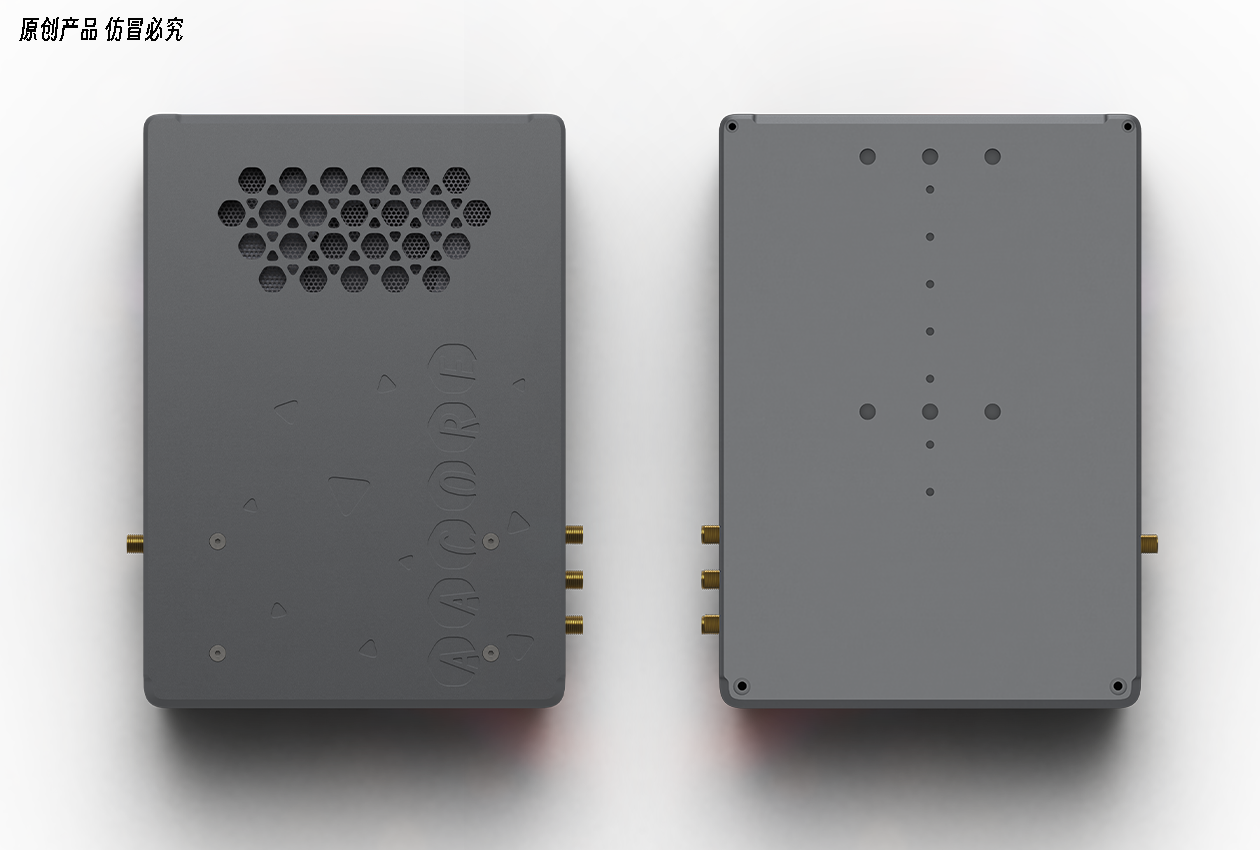

小巧，亦有章法
轻装上阵
稳妥安放

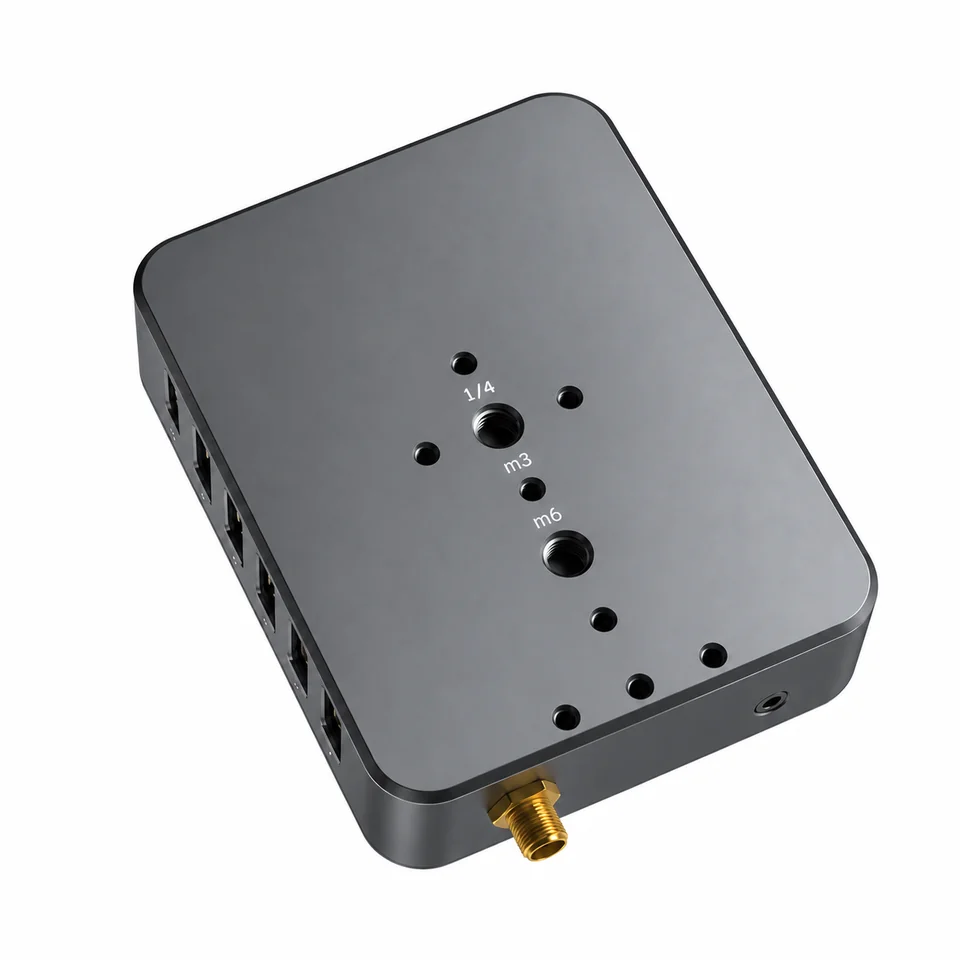

灰色阳极氧化铝合金机身，将丰富接口收进紧凑体积。底部多规格螺纹孔，为不同支架与器材布局留出选择。
- 87 × 68.5 × 23 mm
- 机身尺寸，不含天线
- 160 ± 5 g
- 裸机质量，不含天线和防尘塞
- 1/4-20 · M3 · M6
- 底部安装螺纹 · 共 10 孔
AAHUB 焕新版
细节，都在这里
供电与 DC 输出
- 直流输入
- 9.5–15.0 V DC；持续输入最高 10 A
5.5 × 2.5 mm 接口 - DC 输出
- 5 路独立开关；单口连续电流 6 A
DC1 Power+：5.5 × 2.5 mm，可锁定常开
DC2–DC5：5.5 × 2.1 mm - 供电范围
- DC 输出电压跟随输入，不提供升降压。USB 与 DC 负载共用整机输入预算，单口额定电流不能直接累加。
- 输入端保护
- IEC 61000-4-2 静电防护；短路、热过载、过压与电源反接保护；软启动、尖峰电流抑制和快速关断。
- DC 单口保护
- 各路独立静电防护、限流、短路、热过载与过压／欠压保护；软启动、故障检测和自动重试。
- 可配置的保护与监测
- DC1 支持锁定常开，防止软件或网页误关。过压切断作用于 DC2–DC5，阈值可在 13.0–15.0 V 之间按 0.1 V 调整。可在控制台与设备网页查看 DC 输出正常／故障状态。
USB 与连接接口
- USB 输出
- USB1–2：2 × USB 2.0 Type-A
USB3–5：3 × USB 3.0 Type-A，标称最高 5 Gbps
USB6：1 × USB 2.0 Type-C - USB 供电
- 每路独立开关；单口 5 V / 2.5 A
6 路合计 5 V / 8 A；Type-C 不支持 PD / QC 快充 - USB 单口保护
- 约 2.75 A 单口限流；静电、短路、反向电流、热过载、过压／欠压保护；软启动、尖峰抑制和快速关断。
- 电脑上行
- USB 3.0 Type-B，USB 3.2 Gen 1 标称最高 5 Gbps
- 无线与扩展
- SMA 外置 Wi-Fi 天线接口
2.5 mm 四节传感器扩展接口，供兼容传感器使用
温控、监测与软件
- 温控
- 2 路 PWM：1 路内部加热、1 路外部温控。外部 PWM 可分配至兼容输出口（不含 DC1），用于兼容的加热带等负载。
- 监测内容
- 电压、电流、功率；环境温湿度与露点；外壳温度及加热带温湿度。部分读数需连接对应传感器。
- 控制方式
- Windows AA 控制台、设备内置网页、ASCOM Switch 驱动。设备网页需连接设备网络；ASCOM 需安装对应平台与驱动。
- 固件与软件更新
- 可在 AA 控制台内下载软件、驱动和固件并安装更新；也可从下载中心取得对应固件，载入独立通用固件更新软件。
机身与安装
- 外壳
- 6063 铝合金；CNC 加工；灰色阳极氧化
- 电路板
- 6 层 PCB，沉金工艺。
- 尺寸与质量
- 87 × 68.5 × 23 mm（不含天线）
160 ± 5 g（不含天线和防尘塞） - 安装孔
- 1/4-20、M3、M6，共 10 个螺纹孔；螺纹深度均为 4 mm。安装螺钉伸入机身的长度不得超过 4 mm。
- 5 Gbps 为 USB 3 接口标称速率，上行带宽由设备共享；实际传输速度取决于主机、外设、线材及使用环境。
- 160 g 为裸机标称质量，偏差 ±5 g，不含天线和防尘塞。

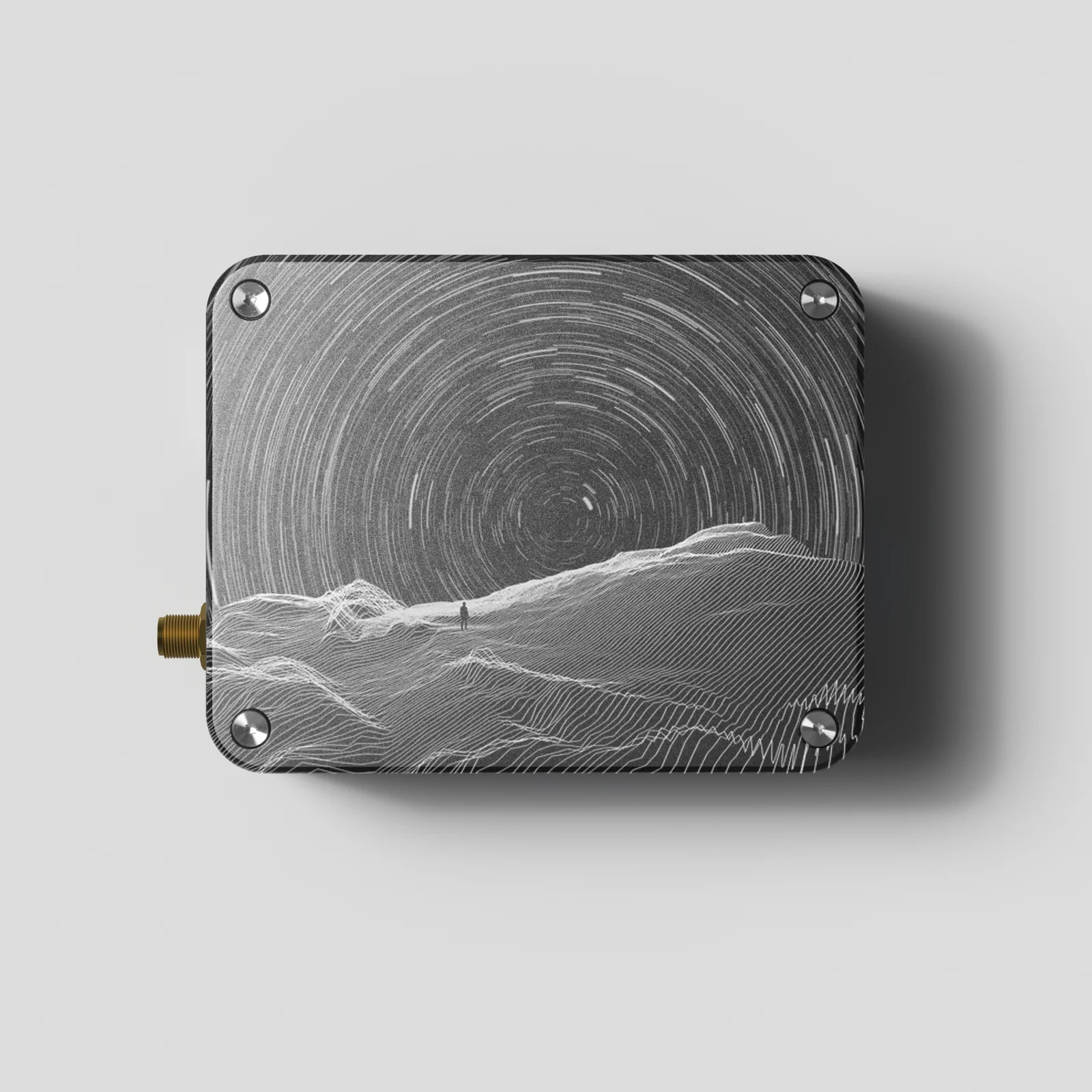

产品图包含焕新版实拍合成图与渲染图。软件截图展示 AA 控制台 v2.2.0 的演示设备数据；部分功能需配合相应固件、传感器或附件使用。
