Intel N5095
低功耗行星摄影
- 处理器
- 4 核 4 线程，2.9 GHz，拍摄功耗约 10 W
- 内存
- 16 GB / 32 GB（DDR4 2666 MHz）
- 固态硬盘
- 512 GB / 1 TB / 2 TB（长存 PCIe 3.0 ×4）
- 接口
- USB 3.2 Type-A ×2 + USB 3.2 Type-C ×1
USB 2.0 Type-A ×7
12V DC 直通 ×2 + 可控 ×7
12V 10 kHz PWM ×2
01电源管理
车规级设计的 ASCOM 电源管理
强大线束管理能力、进口元件、全日系固态电容。
电源管理采用南亚真 A 级电路板与盘中孔工艺，不计成本地大量使用高品质车规级进口元器件与安森美车规级大功率 MOS 管；V1.5 版本后采用长寿命、高耐压（10 V–25 V）的日系黑金刚固态电容，并配备防静电、过欠压、过流、防倒灌、防反接的全面保护，为您的设备提供稳定、安全、高品质的电源。单板成本超过绝大部分同类电源管理的整机成本。
输入保护与监测
- 防雷击压敏电阻 + 30 kV 静电二极管
- 过欠压保护 11 V–14 V
- 自恢复过流保护 30 A
- 可恢复硬件防反接（非保险丝）
- 12 bit 电流、电压、功率监测

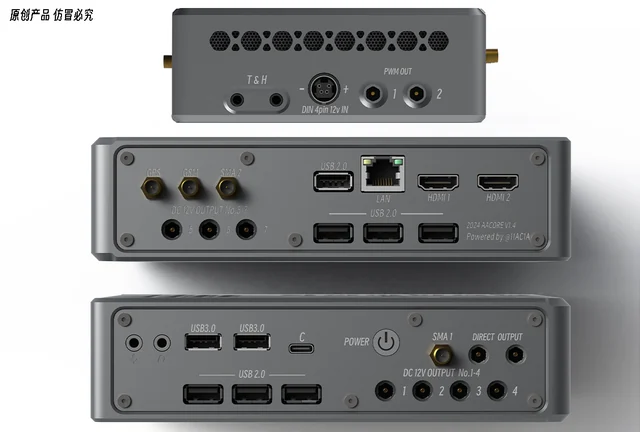

12V DC OUT
- 7 个可控开关接口
- 8 A 持续输出
- 10 A 瞬时输出
- 自恢复过流保护（8 A）
- 静电防护 30 kV
12V DIRECT OUT
- 2 个直通输出接口
- 8 A 持续输出
- 10 A 瞬时输出
- 静电防护 30 kV
12V PWM
- 2 个 10 kHz PWM 接口
- 6 A 持续输出
- 独立保险丝（8 A）
USB-A 与 Type-C
- 最多 10 个 USB 接口
- 单接口 5 V 2 A 持续输出
- 8 A 总输出，独立保险丝（10 A）
- 防倒灌，静电防护 30 kV

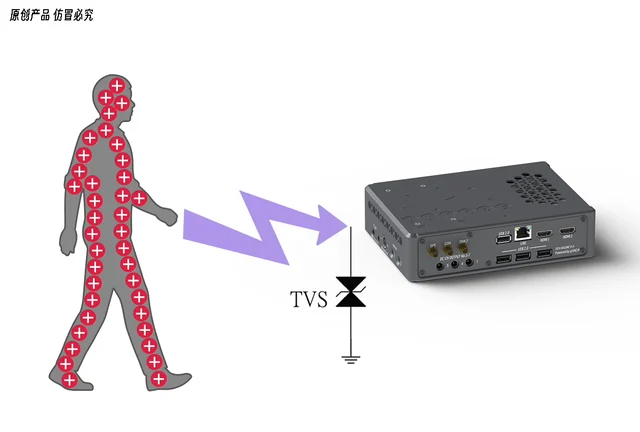

02全机静电保护
三重静电防护，用心守护设备安全。
- 全部 DC 接口拥有独立静电防护：输入 DIN 4PIN、直通输出、开关输出与 PWM 输出接口，每个接口都有 30 kV 级别的防护措施。
- 全部 USB 接口拥有独立静电防护：USB 2.0、USB 3.0 与 Type-C 接口，同样达到 30 kV 级别。
- 内部主板为浮地设计，外壳与主板之间设有耐压 3 kV 级别的电荷释放电路。
为保证静电防护措施正常运行，请确保 AACORE 的电源拥有良好的接地。

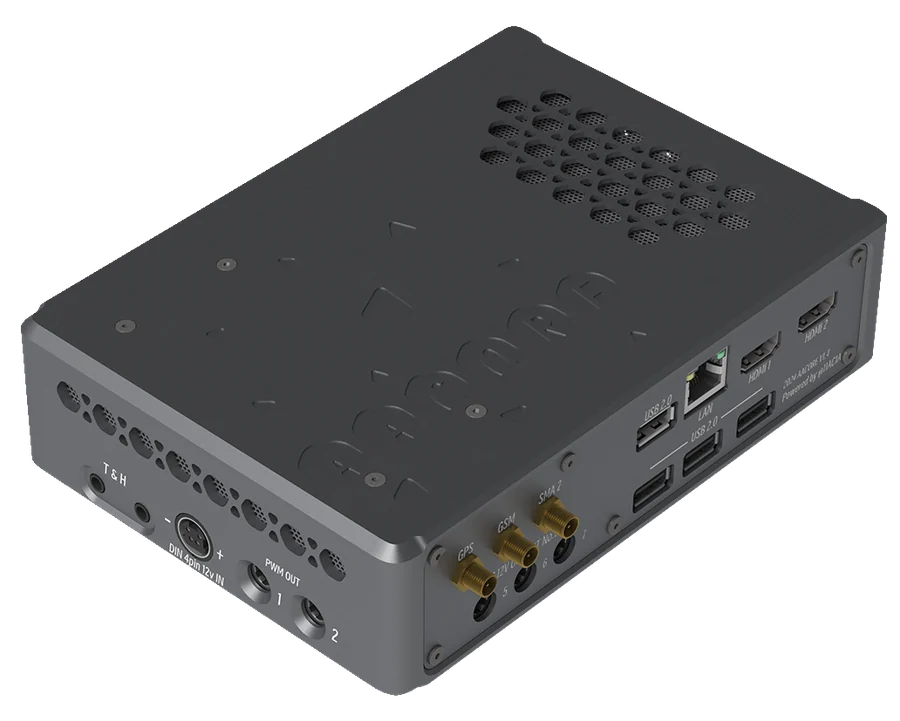

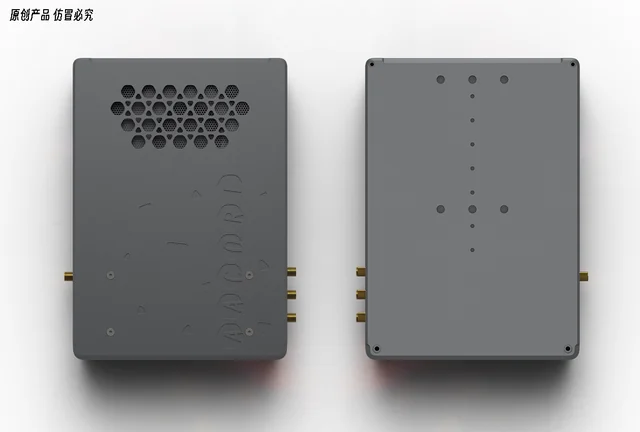

03外壳
硬质阳极氧化 CNC 外壳，坚固、轻盈、无惧沙石。
- 硬质阳极氧化并加以 200 目喷砂处理的 CNC 铝合金外壳，绝缘、耐氧化、坚固耐用。
- 壳体接缝处做 Z 形处理，防止露水渗入；散热孔位配备高品质防尘网。
- 侧面与底面设有 M3、M5、M6 螺丝孔位，可接驳 Vixen 或 Losmandy 鸠尾槽，以及可选购的偏心平衡组件等配件。
- 外形尺寸（长 × 宽 × 高）
- 128.5 × 181 × 46.5 mm
- 裸机重量
- 900–925 g
- 使用温度
- −35 ℃ ~ 55 ℃
- 侧面接驳螺孔
- M5 深 4 mm × 11；M3 深 7 mm × 7
- 底面接驳螺孔
- M3 深 7 mm × 7；M6 深 5 mm × 4

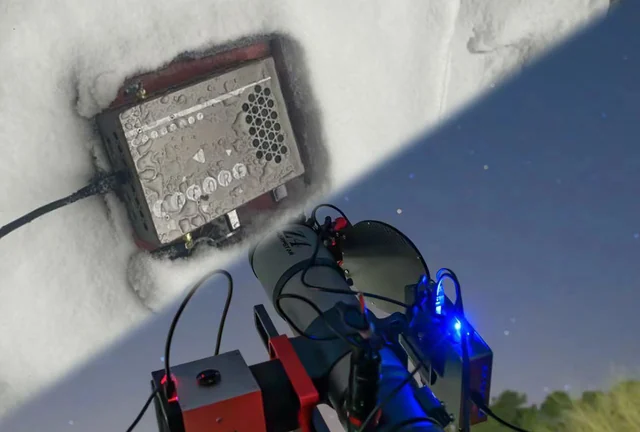

04自适应温控
春夏秋冬，得心应手。
- 内置外壳加热，结合环境温湿度传感器，始终让机身温度略高于环境露点、霜点，机身不再受露水与冰霜困扰。
- 同样的算法也用于 PWM 通道 1：按需连接除雾带，控制主镜不结露、不结霜。
- 环境温度低于 0 ℃ 时触发超低温保护，保证内部各组件正常运行；加热能力足以抬升至环境温度 30 ℃ 以上。
AACORE 的温度控制对北方的爱好者来说是革命性的创新：即使在极北深冬的严寒中，也不会让你错过每一个精彩的晴夜。
以上功能的使用方法详见用户指南。

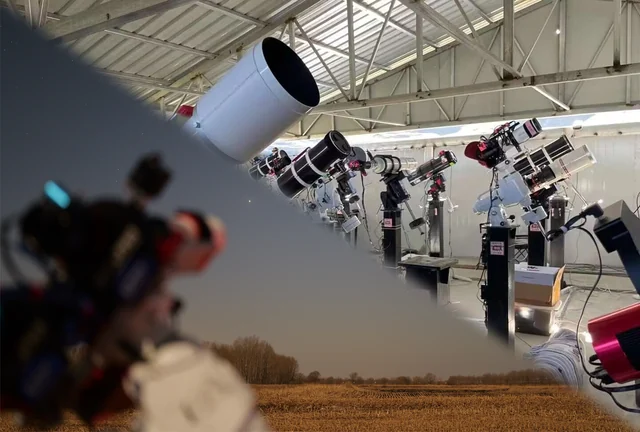

05有线或无线
设台打野，随心畅连。
- 标配千兆网口和双频 Wi-Fi。
- 户外打野时，可通过开机自启的热点，直接用移动终端连接控制。
- 在天文台，可通过网线获得更可靠的网络连接。
06软件
Windows 10 与 ASCOM，支持绝大部分天文程序。
软件名称与图标归各自权利人所有。
07配置
三种 CPU 可选，存储自由搭配。
Intel N100
低功耗深空摄影
- 处理器
- 4 核 4 线程，3.4 GHz，拍摄功耗 8.5 W
- 内存
- 16 GB / 32 GB（DDR4 3200 MHz）
- 固态硬盘
- 512 GB / 1 TB / 2 TB（M.2 SATA）
- 接口
- USB 3.2 Type-A ×3 + USB 3.2 Type-C（全功能）×1
USB 2.0 Type-A ×4 + USB 2.0 Type-C ×2
12V DC 直通 ×2 + 可控 ×7
12V 10 kHz PWM ×2
AMD R7 5800H
极致性能，后处理专家
- 处理器
- 8 核 16 线程，4.4 GHz
- 内存
- 16 GB / 32 GB / 64 GB（DDR4 3200 MHz）
- 固态硬盘
- 512 GB / 1 TB / 2 TB（长存 PCIe 3.0 ×4）
- 接口
- USB 3.2 Type-A ×2 + USB 3.2 Type-C（全功能）×1
USB 2.0 Type-A ×7
12V DC 直通 ×2 + 可控 ×7
12V 10 kHz PWM ×2
08选配
按拍摄需求，加装升级组件。
GPS 模块
实现卫星定位与授时功能。推荐有时域观测需求的用户选配：精准定位与精确时间，可满足您科学严谨的观测需求。
- 定位精度
- ±20 m
- 授时精度
- 50 ns
AX210 无线网卡
AACORE 标配 7265 网卡。更换 AX210 可拓展控制距离、增强连接稳定性；网络环境支持 Wi-Fi 6E 时推荐升级。
| 项目 | 7265AC（标配） | AX210 |
|---|---|---|
| 频段 | 2.4 / 5 GHz | 2.4 / 5 / 6 GHz（160 MHz） |
| 最高速率 | 867 Mbps | 2.4 Gbps |
| 认证 | Wi-Fi 5（802.11ac） | Wi-Fi 6E（802.11ax） |
| 蓝牙 | 4.2 | 5.3 |
| 天线 | 2 × 2 | |

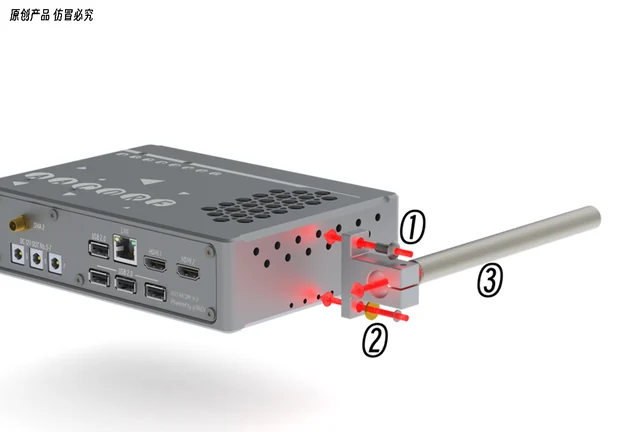

偏心平衡组件
采用 Φ12 mm 不锈钢光轴，辅助您精确完成望远镜的重心调节。组件安装于 AACORE 侧面接驳孔，让设备组合更加紧凑。
安装步骤见 AACORE 用户指南。
09规格
技术规格
电源输入与保护
- 输入接口
- DIN 4PIN
- 输入保护
- 防雷击压敏电阻 + 30 kV 静电二极管；过欠压保护 11 V–14 V；自恢复过流保护 30 A；可恢复硬件防反接（非保险丝）
- 监测
- 12 bit 电流、电压、功率监测硬件
- 电路
- 南亚真 A 级电路板，盘中孔工艺；安森美车规级大功率 MOS 管；V1.5 起采用日系黑金刚固态电容（10 V–25 V）
输出接口
- 12V DC OUT
- 7 个可控开关接口；8 A 持续输出，10 A 瞬时输出；自恢复过流保护（8 A）
- 12V DIRECT OUT
- 2 个直通输出接口；8 A 持续输出，10 A 瞬时输出
- 12V PWM
- 2 个 10 kHz PWM 接口；6 A 持续输出；独立保险丝（8 A）
- USB
- 最多 10 个 USB 接口；单接口 5 V 2 A 持续输出；8 A 总输出，独立保险丝（10 A）；防倒灌
静电防护
- 接口防护
- 全部 DC 与 USB 接口独立静电防护，30 kV 级别
- 主板
- 浮地设计；外壳与主板之间设有耐压 3 kV 级别的电荷释放电路
- 使用要求
- 电源需有良好接地
系统与配置
- 操作系统
- Windows 10 64 位专业版，支持 ASCOM
- 处理器
- Intel N5095 / Intel N100 / AMD R7 5800H
- 内存
- 16 GB / 32 GB；R7 5800H 另可选 64 GB
- 固态硬盘
- 512 GB / 1 TB / 2 TB
网络与扩展
- 有线
- 千兆网口
- 无线
- 标配 7265 双频 Wi-Fi，可选 AX210（Wi-Fi 6E）；开机自启热点
- GPS
- 可选；定位精度 ±20 m，授时精度 50 ns
外壳与环境
- 外壳
- CNC 铝合金，硬质阳极氧化 + 200 目喷砂；接缝 Z 形防水处理，散热孔配防尘网
- 尺寸
- 128.5 × 181 × 46.5 mm（长 × 宽 × 高）
- 裸机重量
- 900–925 g
- 使用温度
- −35 ℃ ~ 55 ℃
- 接驳螺孔
- 侧面：M5 深 4 mm × 11，M3 深 7 mm × 7；底面：M3 深 7 mm × 7，M6 深 5 mm × 4
- 温控
- 外壳加热，跟随环境露点、霜点；0 ℃ 以下超低温保护
